Trave-Trave

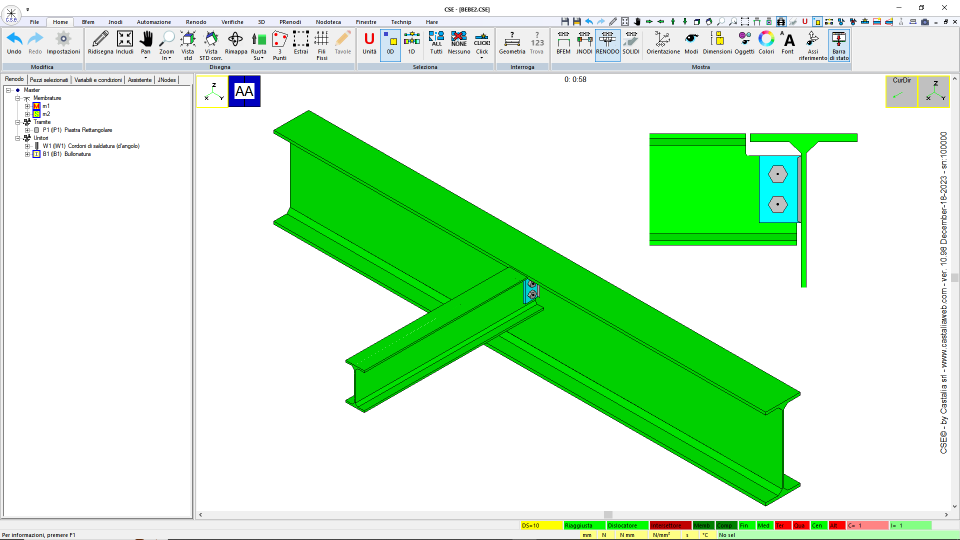

Fin plate, con spallatura, altezza parziale (Bf1)

I collegamenti trave-trave presumono una cerniera.

La prima tipologia (Bf1) prevede una spallatura (coping) per la secondaria e FIN plate saldato da una parte e bullonato dall’altra. Si può applicare a master delle tipologie: I o H laminato anche a flange diverse; I o H saldato; rettangolare cava saldata o laminata; UPN, PFC e U saldata; T saldata e T laminata. SI può applicare a slave delle tipologie precedenti con eccezione di rettangolare cava.

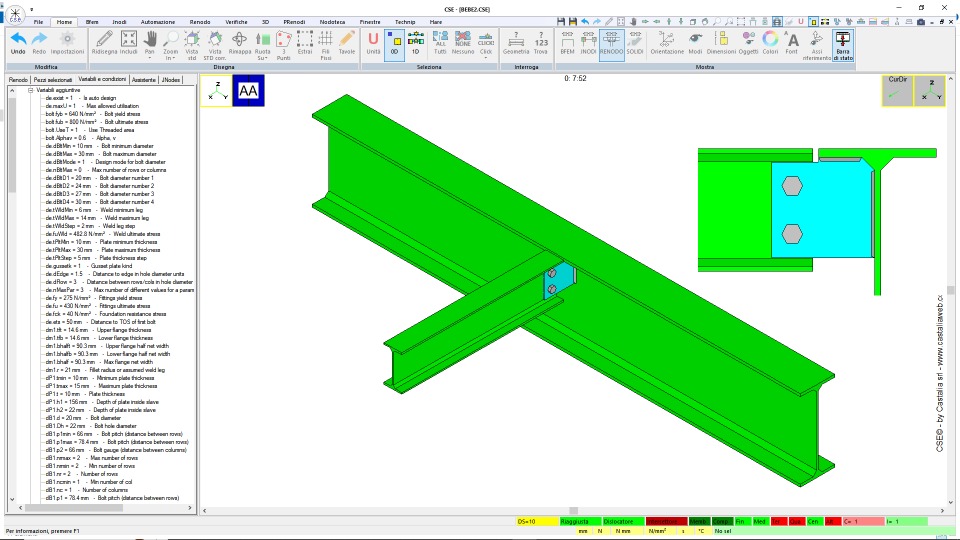

Fin plate, senza spallatura, altezza parziale (BF1)

La seconda tipologia prevede che lo slave non abbia spallatura e che il piatto non si su tutta la altezza del master (BF1).

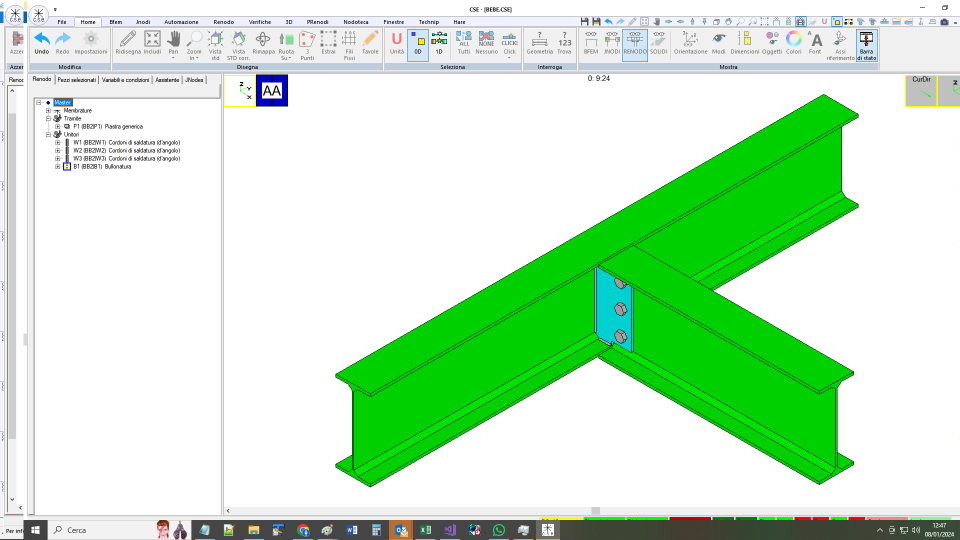

Fin plate, senza spallatura, altezza totale (BF2)

La terza tipologia (BF2) è come la precedente ma il piatto è su tutta la altezza della trave principale. Si adotta questa tipologia quando l’altezza dei due profili è simile.

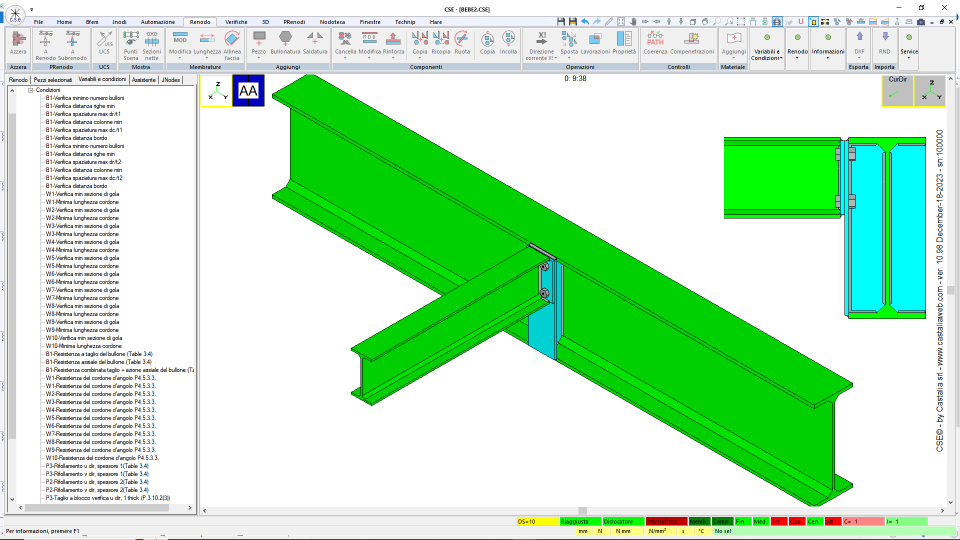

End plate su altezza totale (BE1)

La quarta tipologia prevede un piatto saldato di testa (BE1). La prima variante prevede un piatto su tutta la altezza interna del master.

End plate su altezza parziale (BE2)

La quinta tipologia è simile alla precedente, ma il piatto non si estende su tutta la altezza della principale (BE2).

La sesta tipologia è come BE1 ma quando l’angolo non è di 90° (BE3).

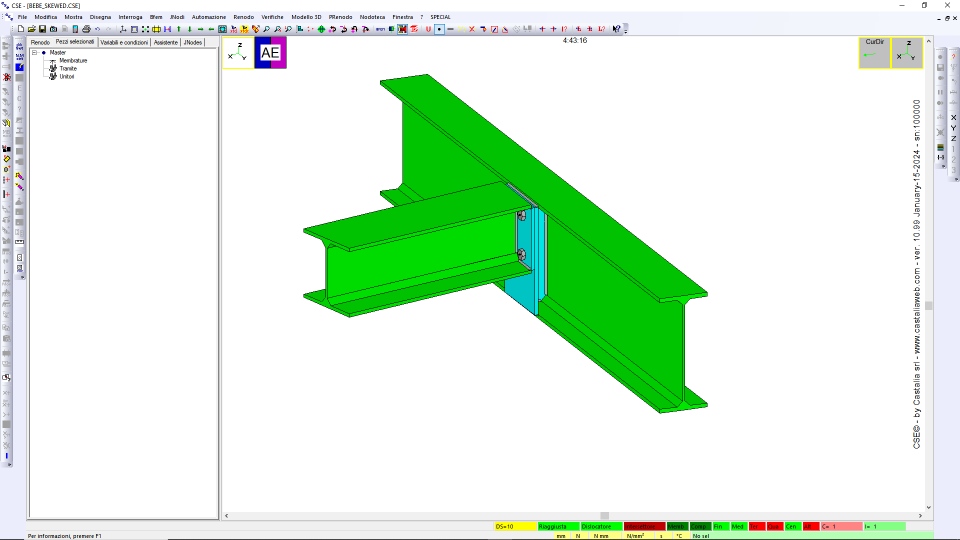

Trave-trave con end plate irrigidito secondaria HSM, angolo diverso da 90° (caso master passante). BE3

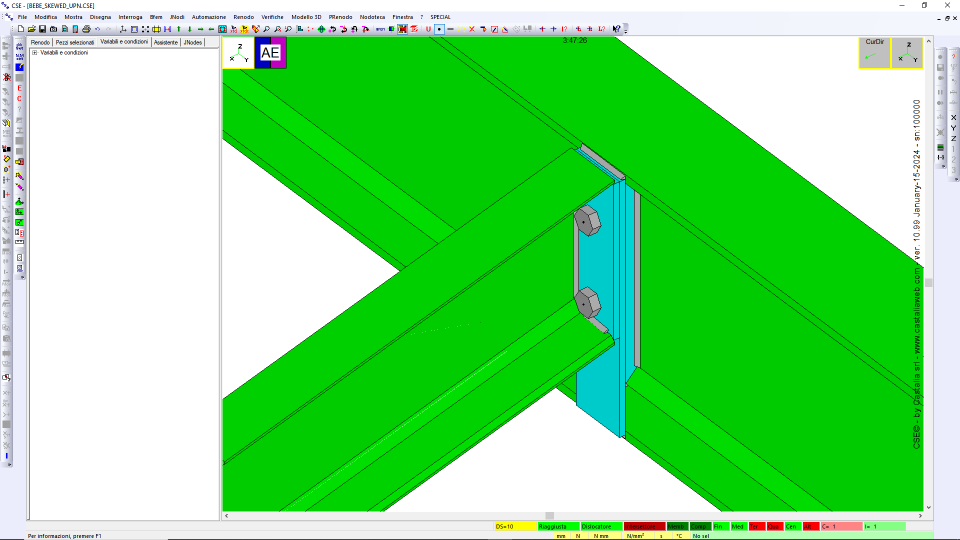

Trave-trave con end plate irrigidito secondaria UPN, angolo diverso da 90° (caso master passante). BE3

La settima tipologia è come BE2 ma quando l’angolo non è di 90° (BE4).

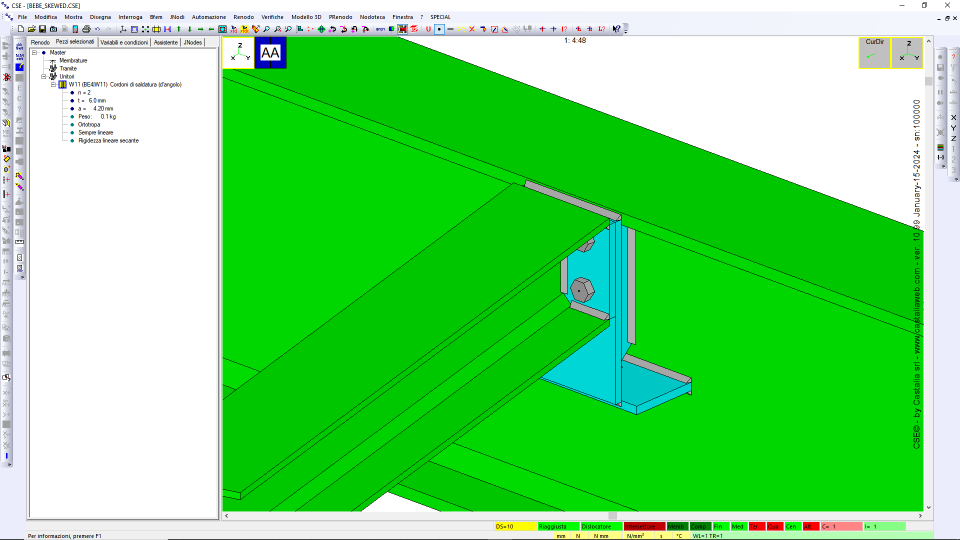

Trave-trave con end plate irrigidito secondaria HSM, angolo diverso da 90° (caso master passante). BE4

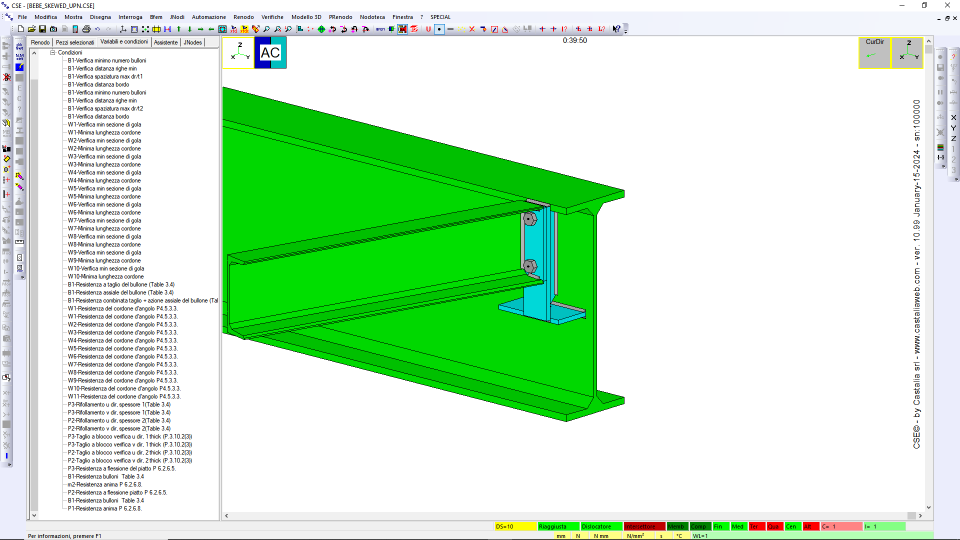

Trave-trave con end plate irrigidito secondaria UPN, angolo diverso da 90° (caso master interrotto)

Altre tipologie con FIN plate prevedono fori asolati e sono usate per i giunti di dilatazione, quando è presente uno svincolo assiale.
