Sono possibili due tipologie, la tipologia normale e quella estesa.
NORMALE (c)
La tipologia normale viene applicata quando non ci sono diagonali di controvento. Ci sono in questo caso le cinque tipologie seguenti, sia quando la trave va su l’anima della colonna sia quando va sulla flangia:
- Fin plate semplice
- Fin plate con piatto trasversale di tenuta del fin plate
- Saldato
- End plate
- Appoggio a sedia

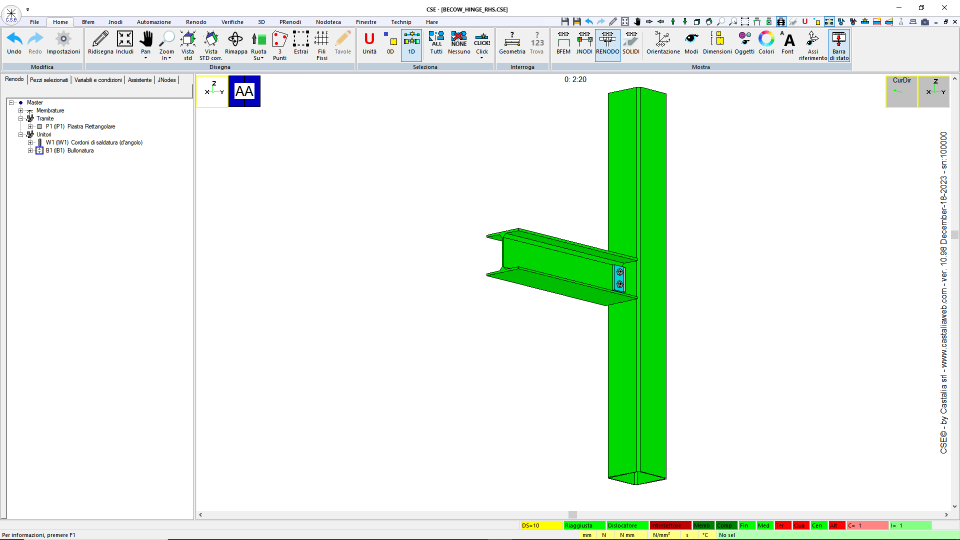

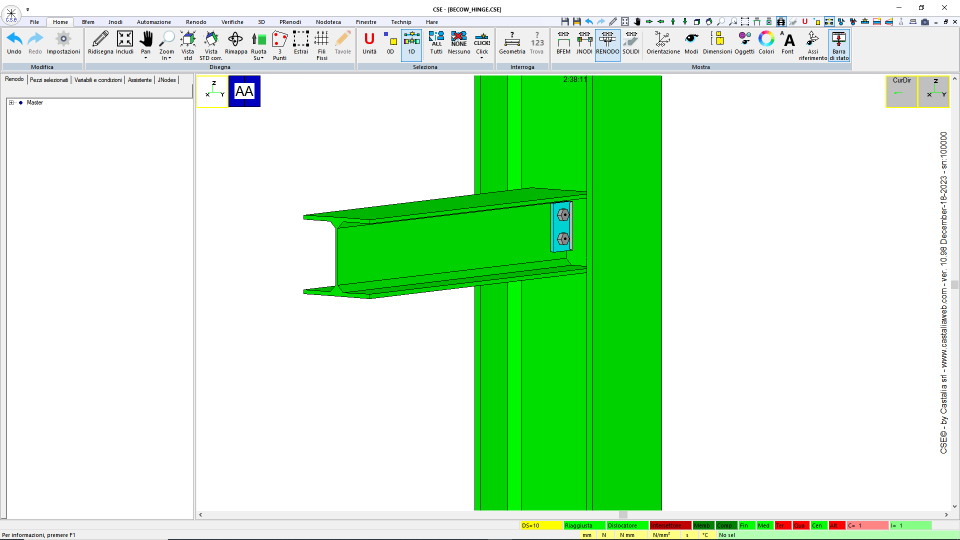

Il FIN plate normale (cf1), senza irrigidimenti può anche essere applicato quando:
- La colonna è un tubo circolare o rettangolare, o un profilo ad I o H saldato.
- La trave è un profilo ad I o H saldato, un profilo a T o un profilo a C
Il collegamento funziona sia su anima che su flangia.

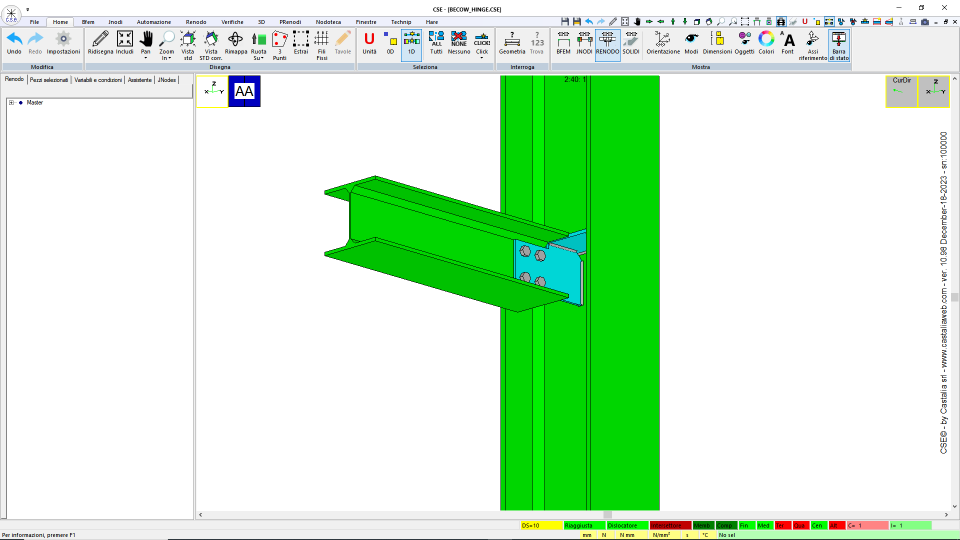

Il tipo con irrigidimento cF1 è applicabile a colonne a I o H laminato con travi a I o H laminato.

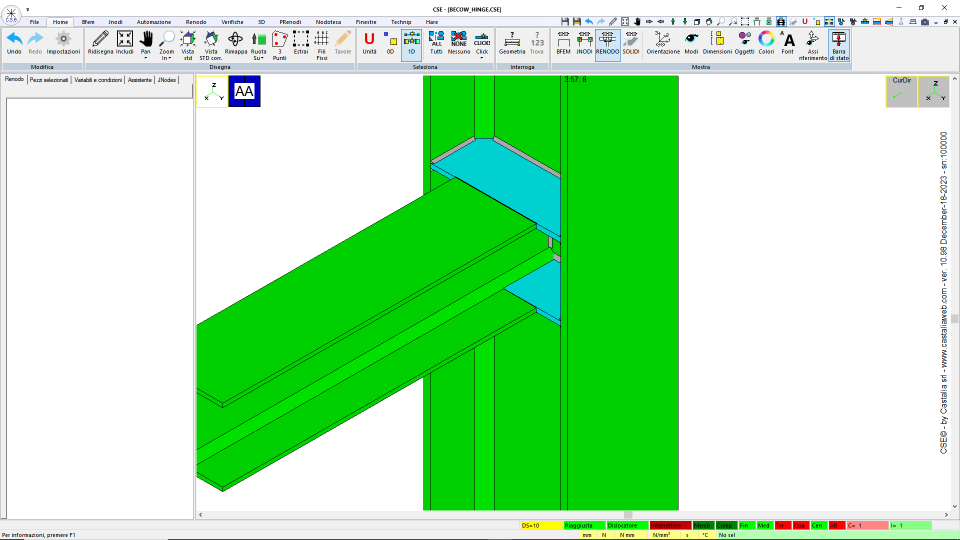

Il tipo saldato (cW1) si presenta nel modo che segue.
Il tipo end plate (cE1), si presenta come segue.

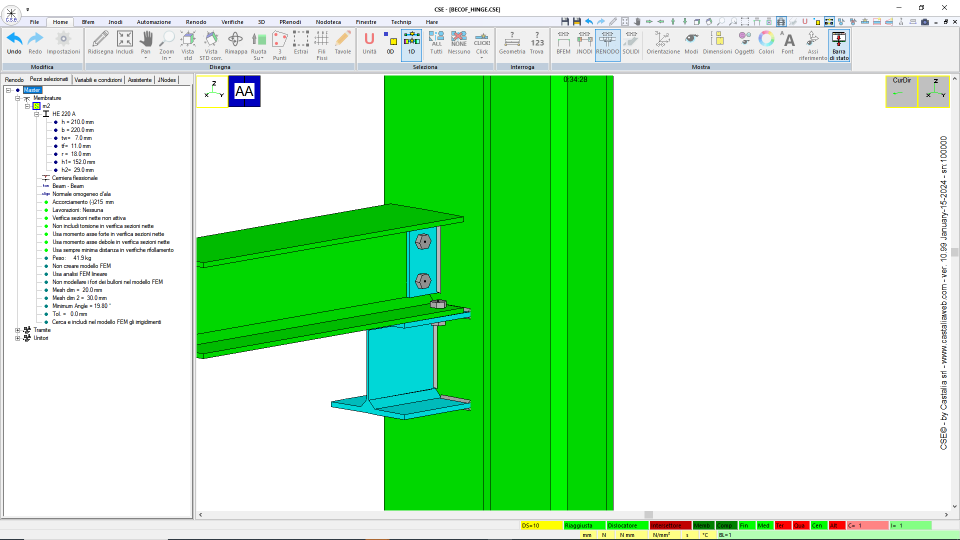

Mentre la connessione con appoggio “a sedia” cS1 si presenta, su flangia, come segue:
ESTESA (X)
I giunti trave-colonna estesi sono applicati se e solo se esiste un diagonale (o due) che arriva nel nodo. La ragione è fornire adeguato spazio alla saldatura orizzontale del fazzoletto (collegamenti FIN estesi) o del tronco di profilato (collegamenti con giunti di prosecuzione bullonati).
I due tipi fondamentali sono: FIN e END PLATE.

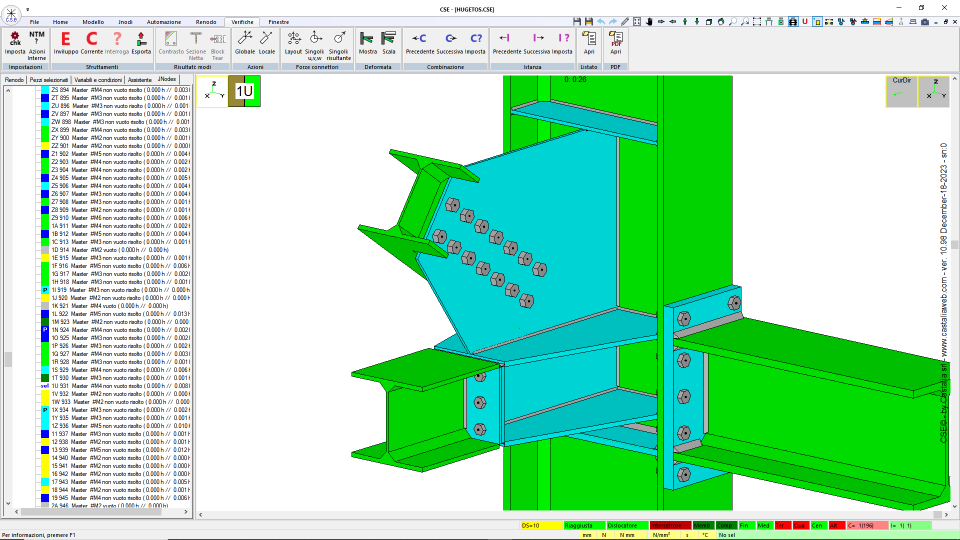

Nella immagine che precede, si vede un collegamento a cerniera esteso di tipo FIN (XF1).

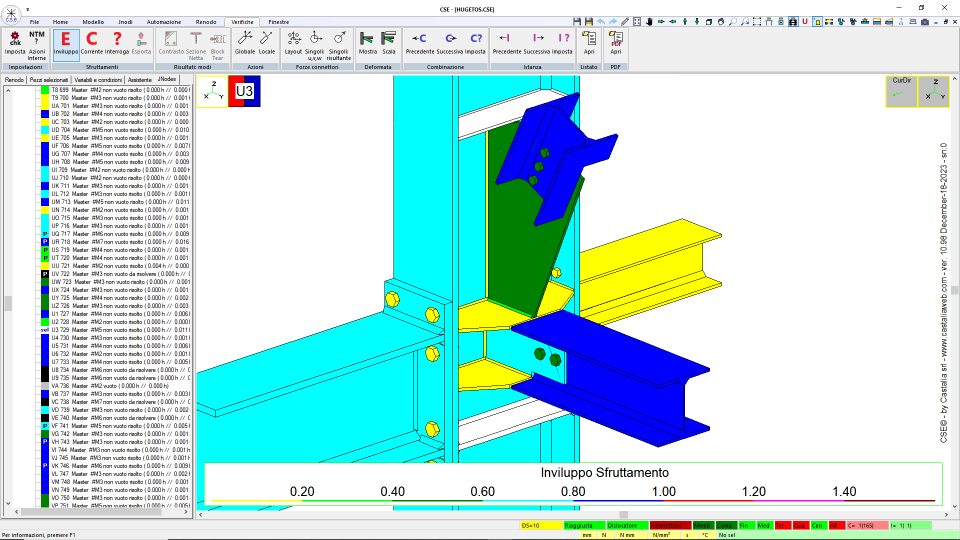

Nella immagine che segue, si vede invece un collegamento a cerniera di tipo esteso di tipo END PLATE (XE1).
