La galleria mostra esempi reali di nodi e connessioni in acciaio progettati automaticamente dal servizio Castalia con CSE.
Si tratta di nodi di una struttura reale, la quale conteneva molte centinaia di nodi diversi (più di 1400).

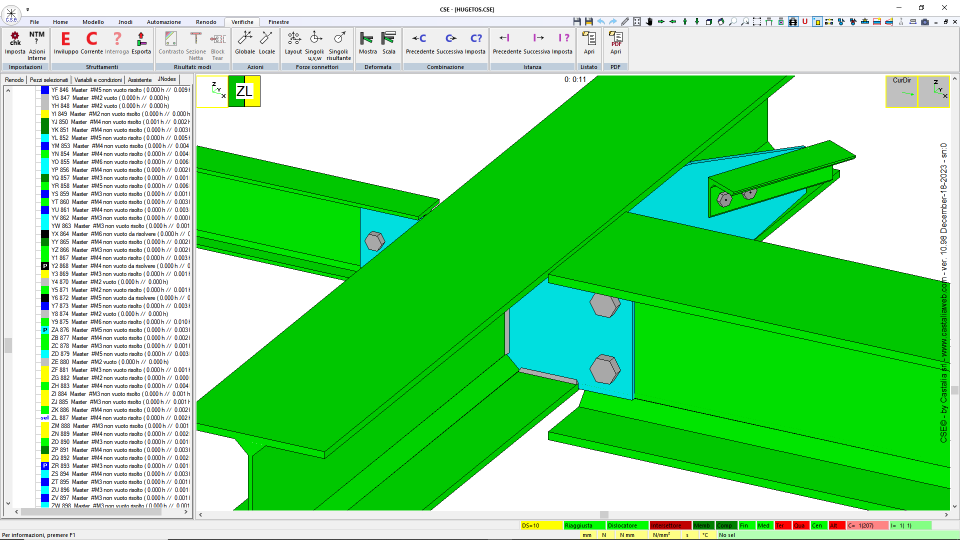

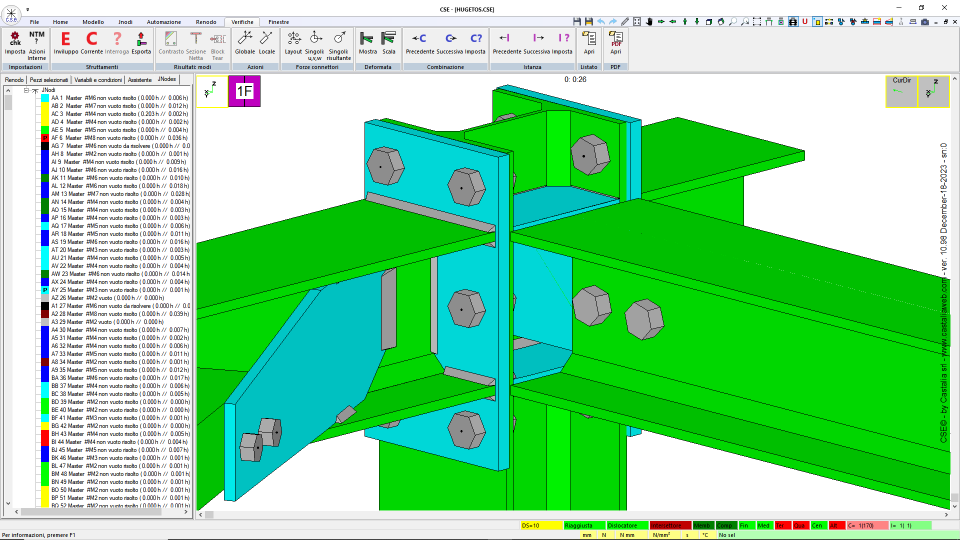

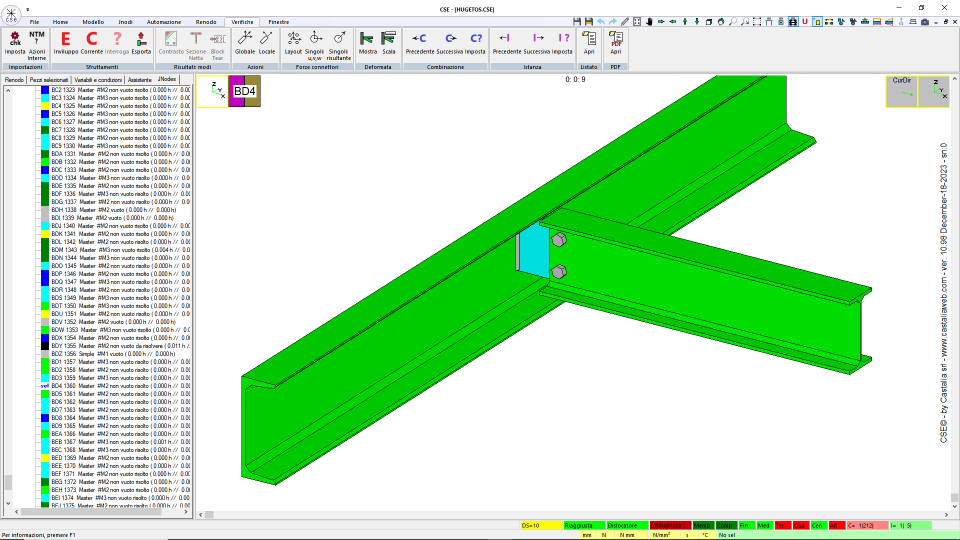

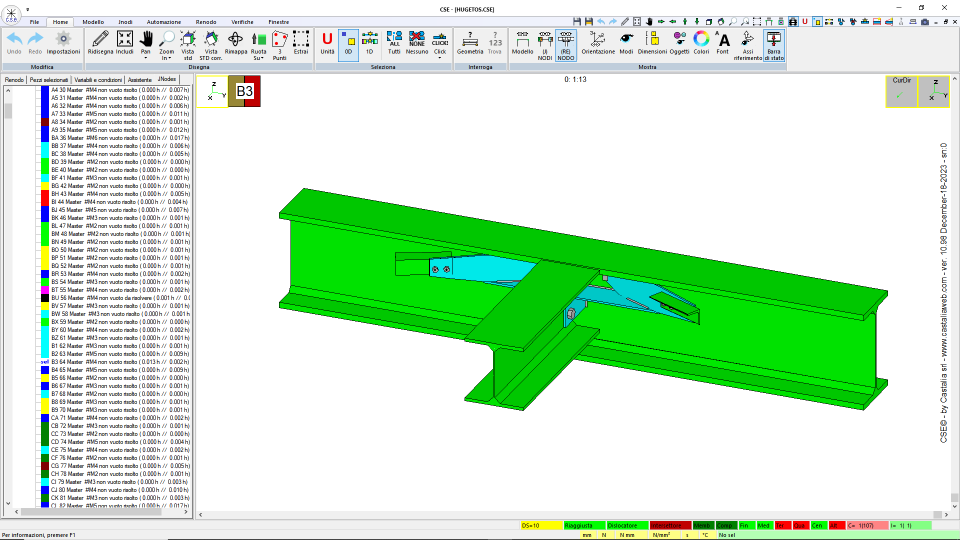

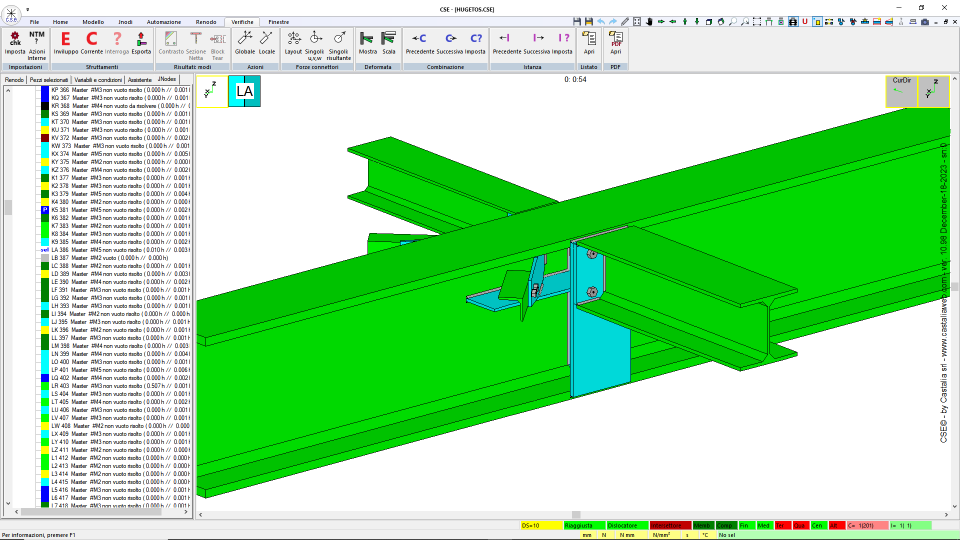

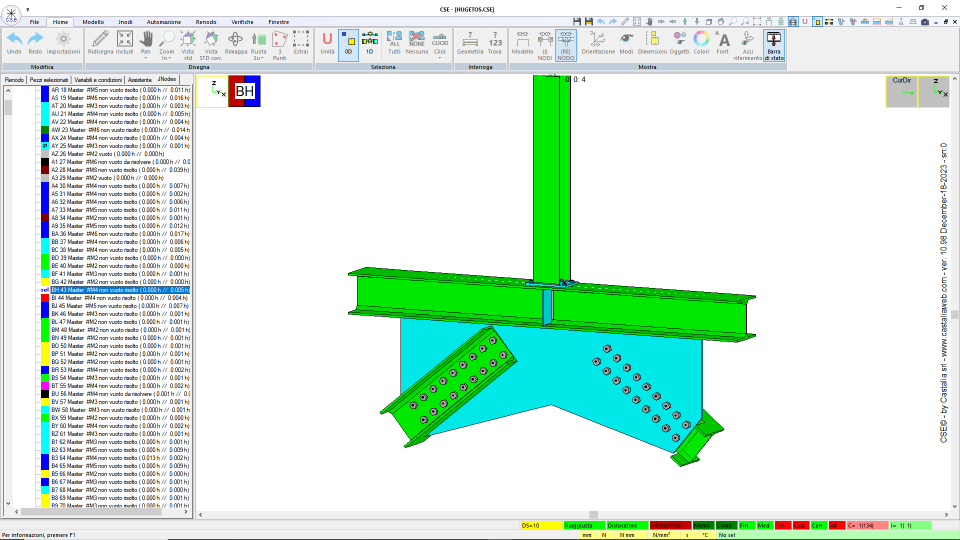

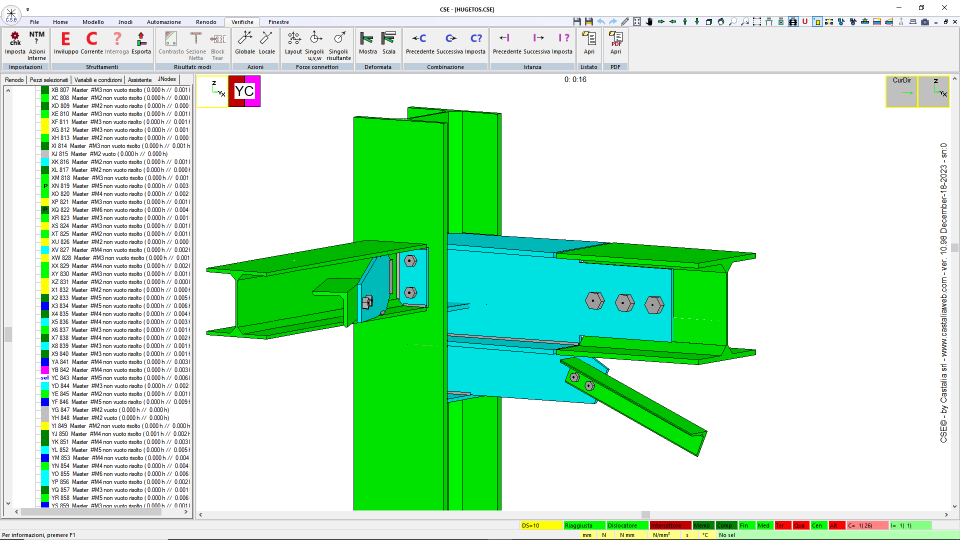

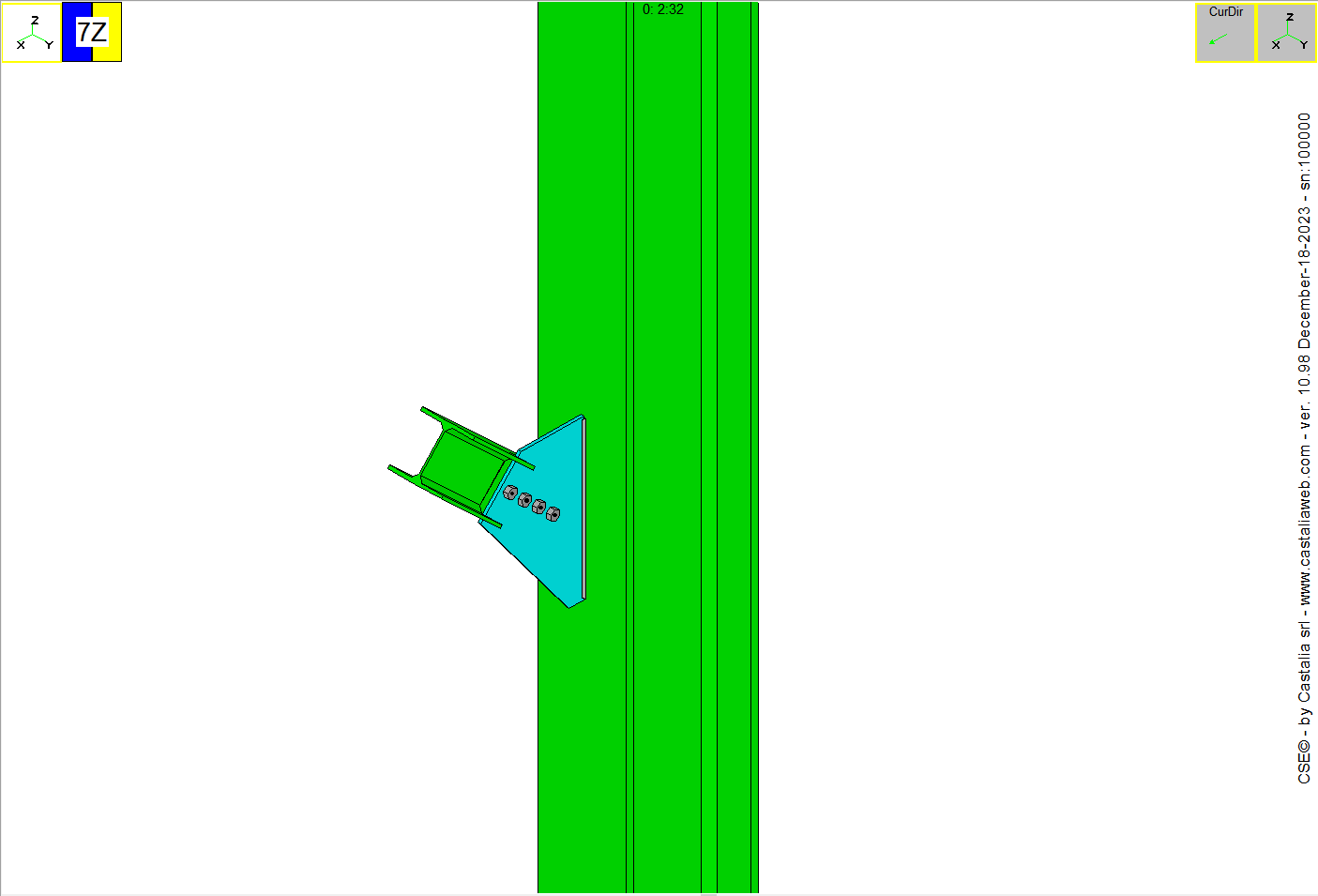

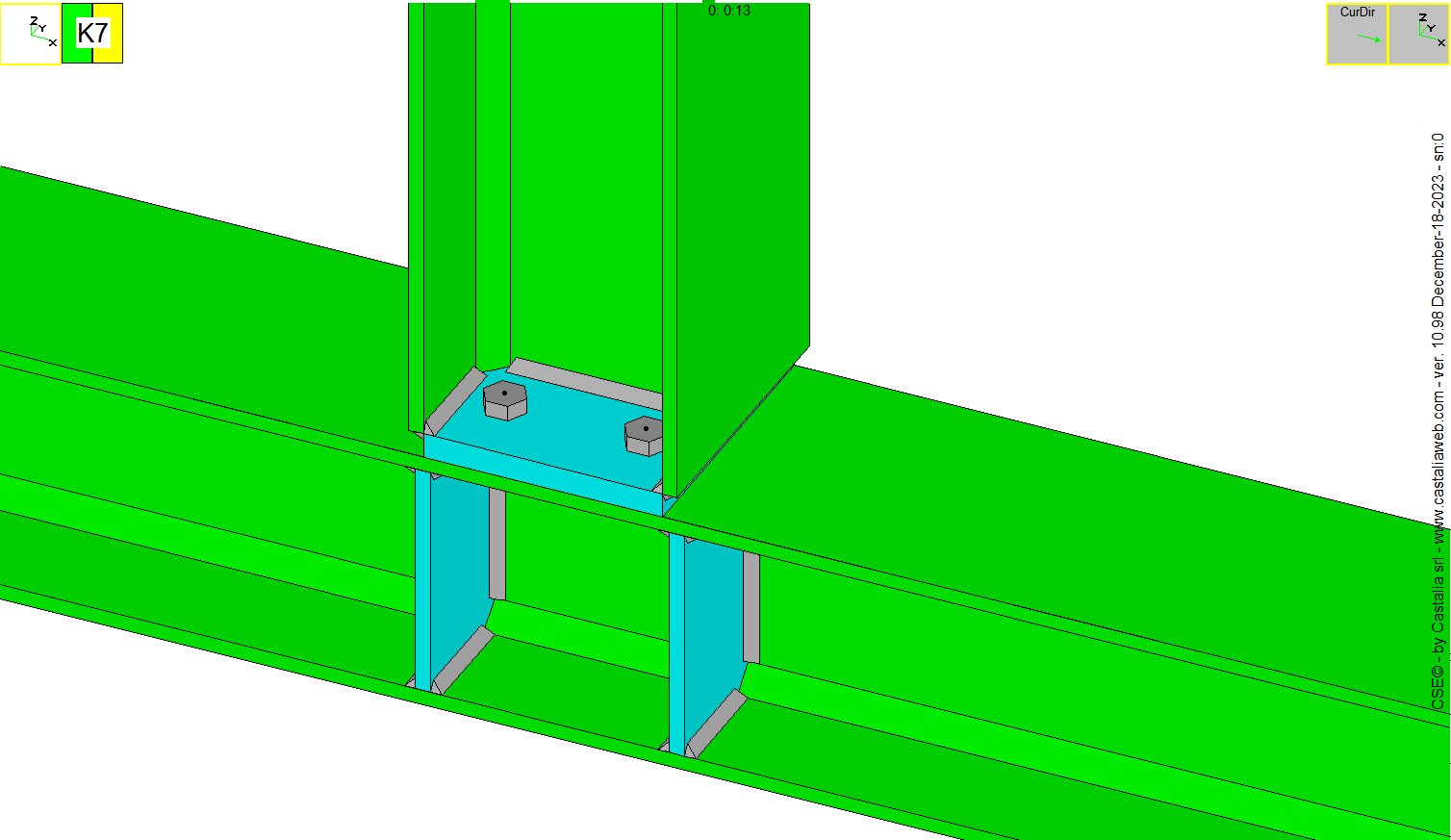

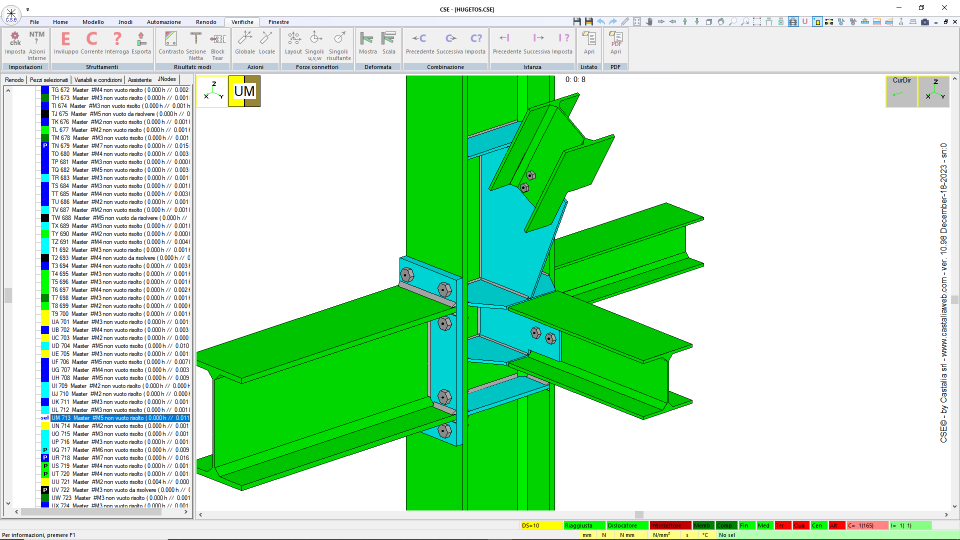

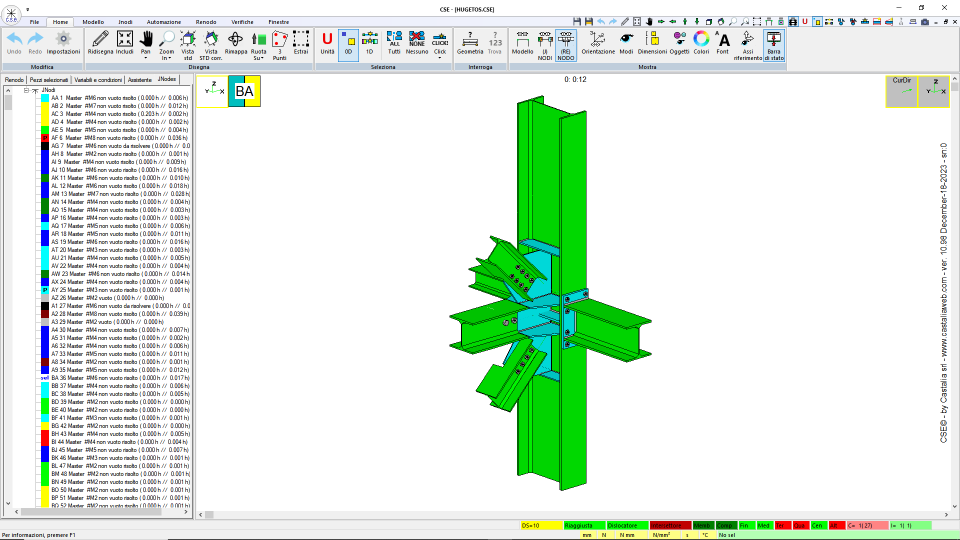

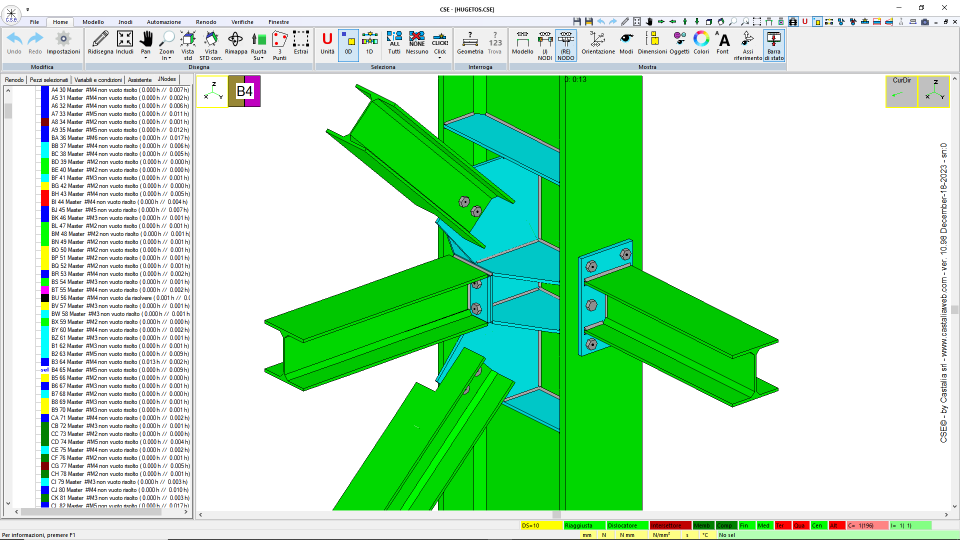

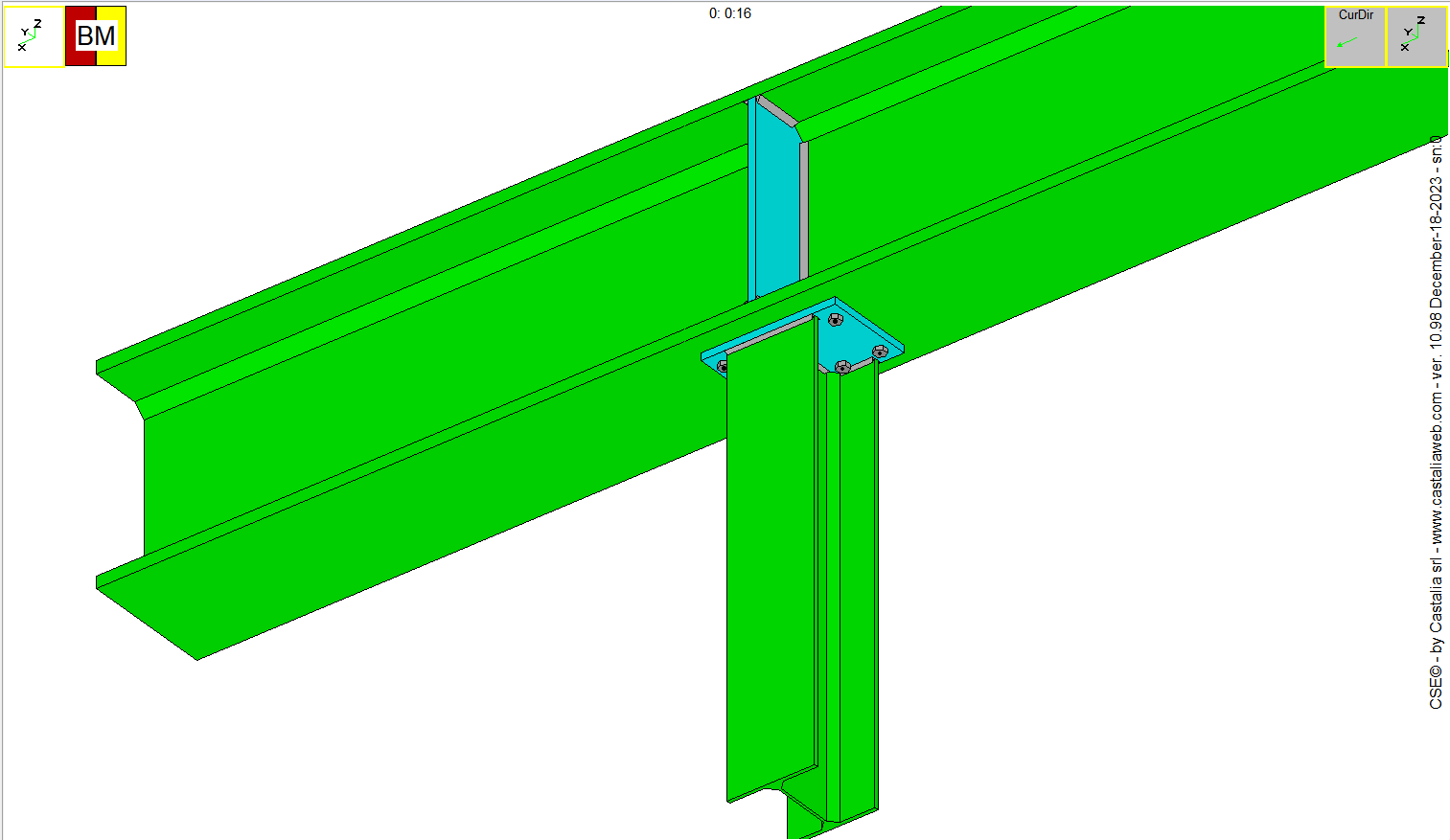

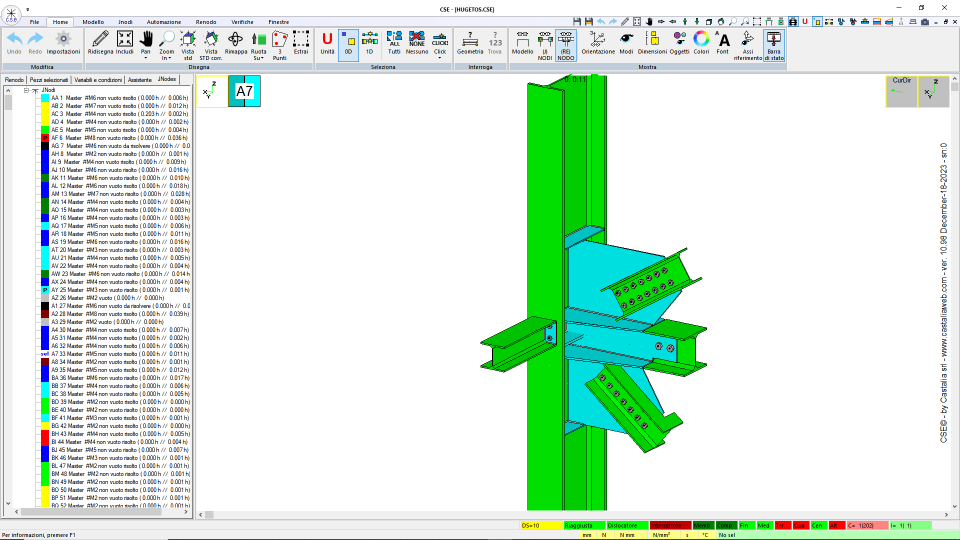

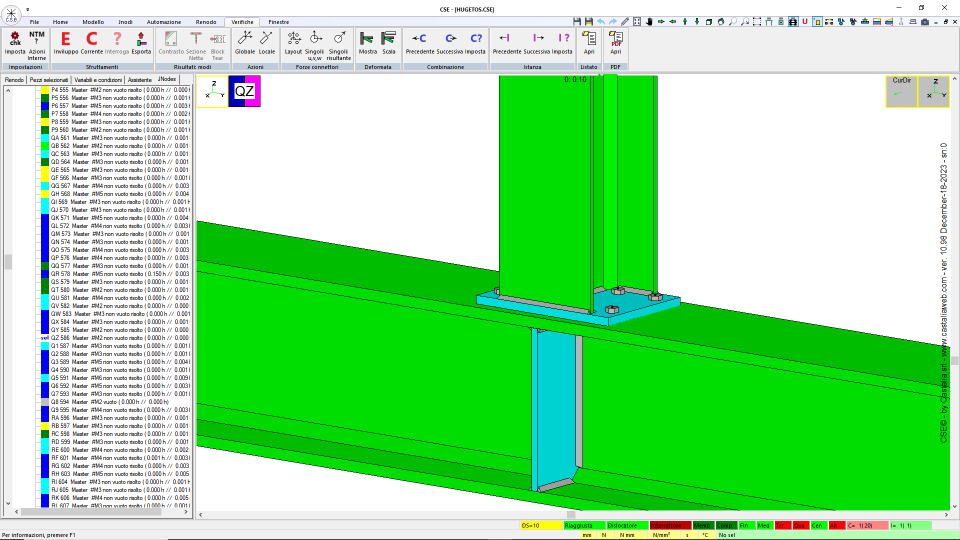

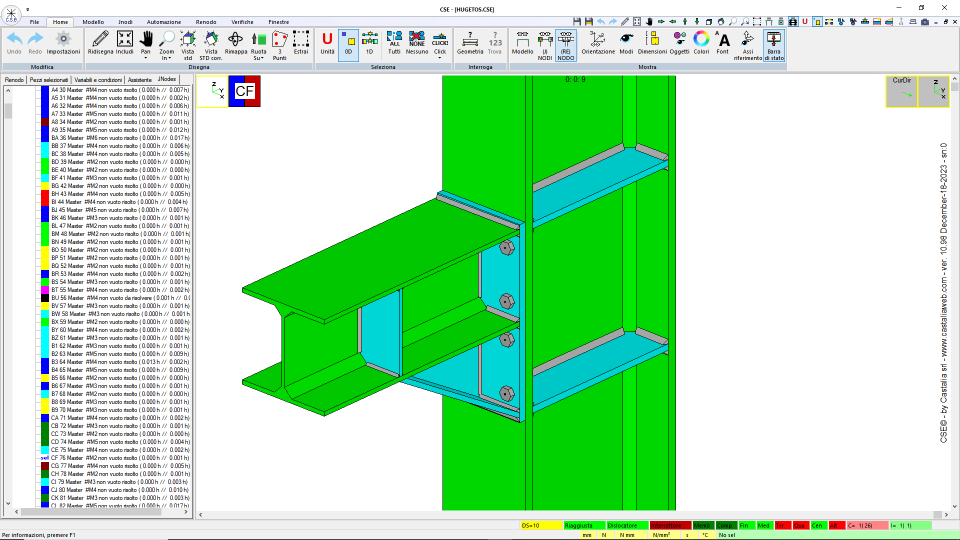

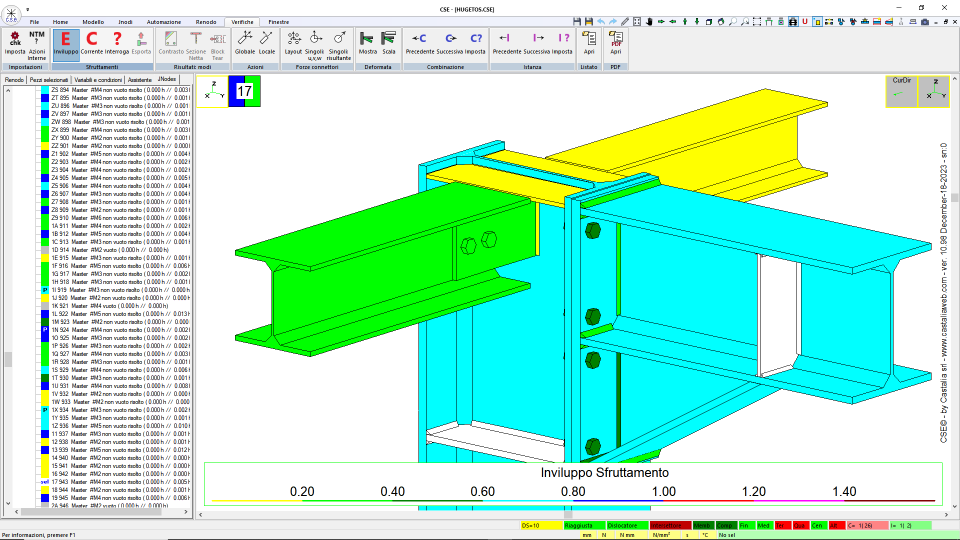

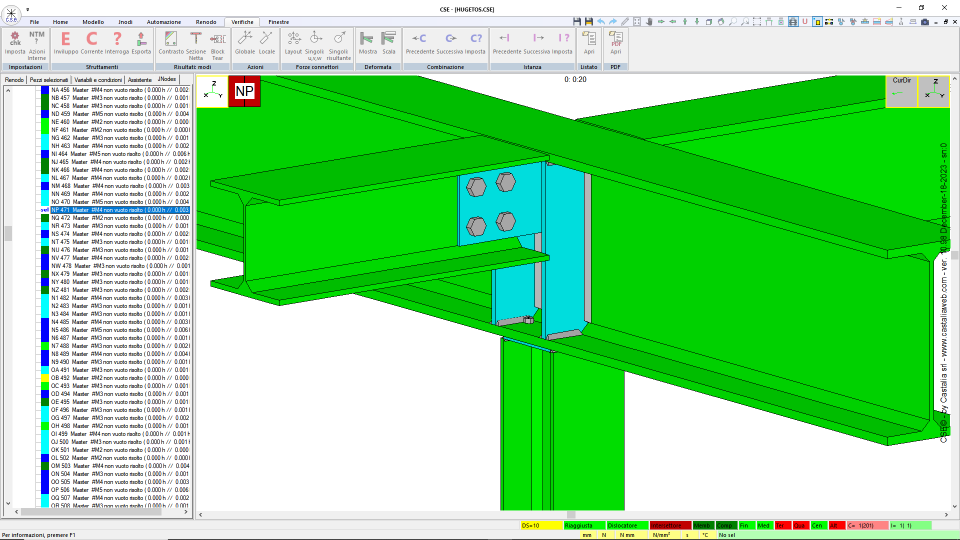

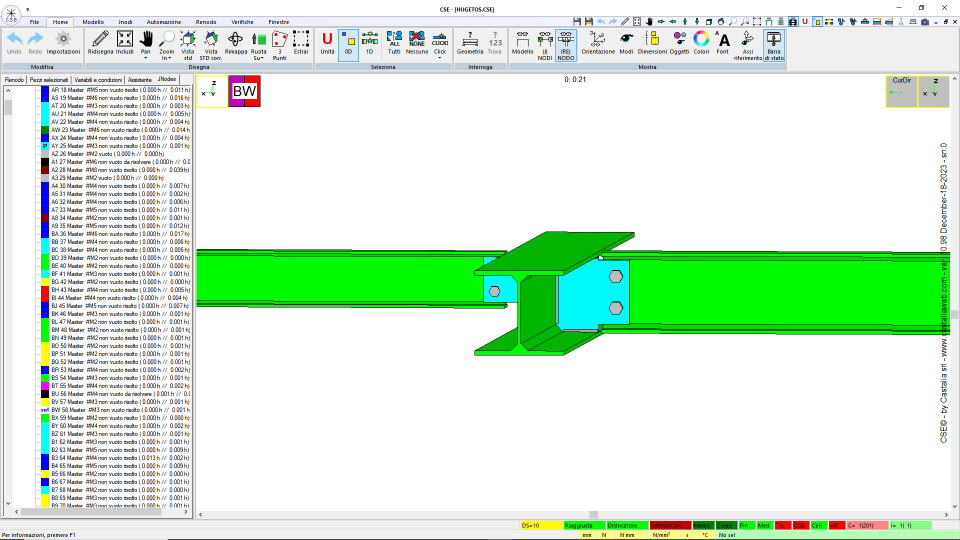

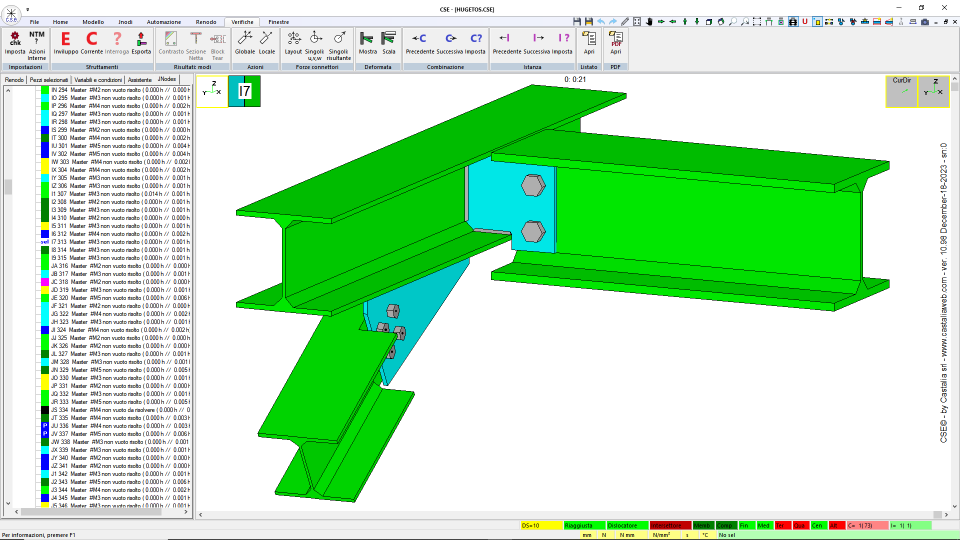

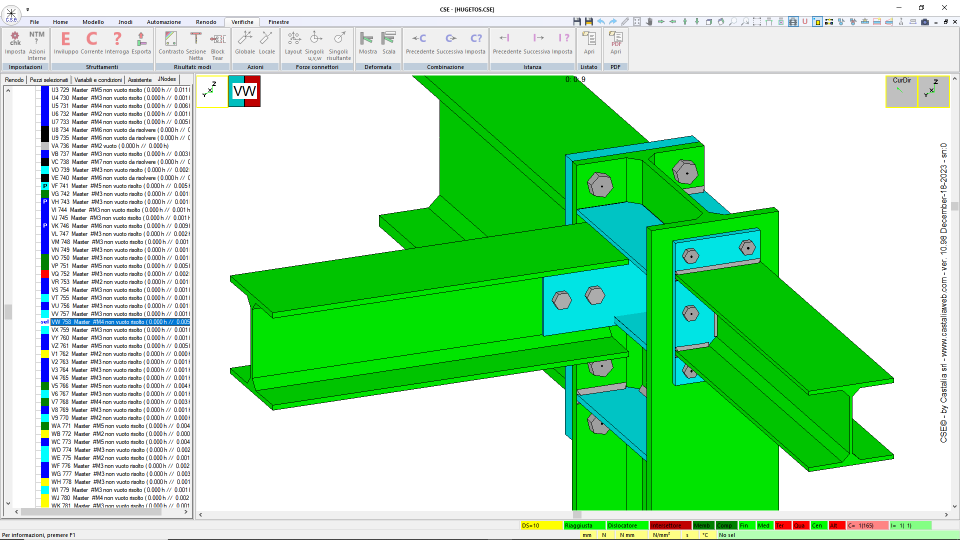

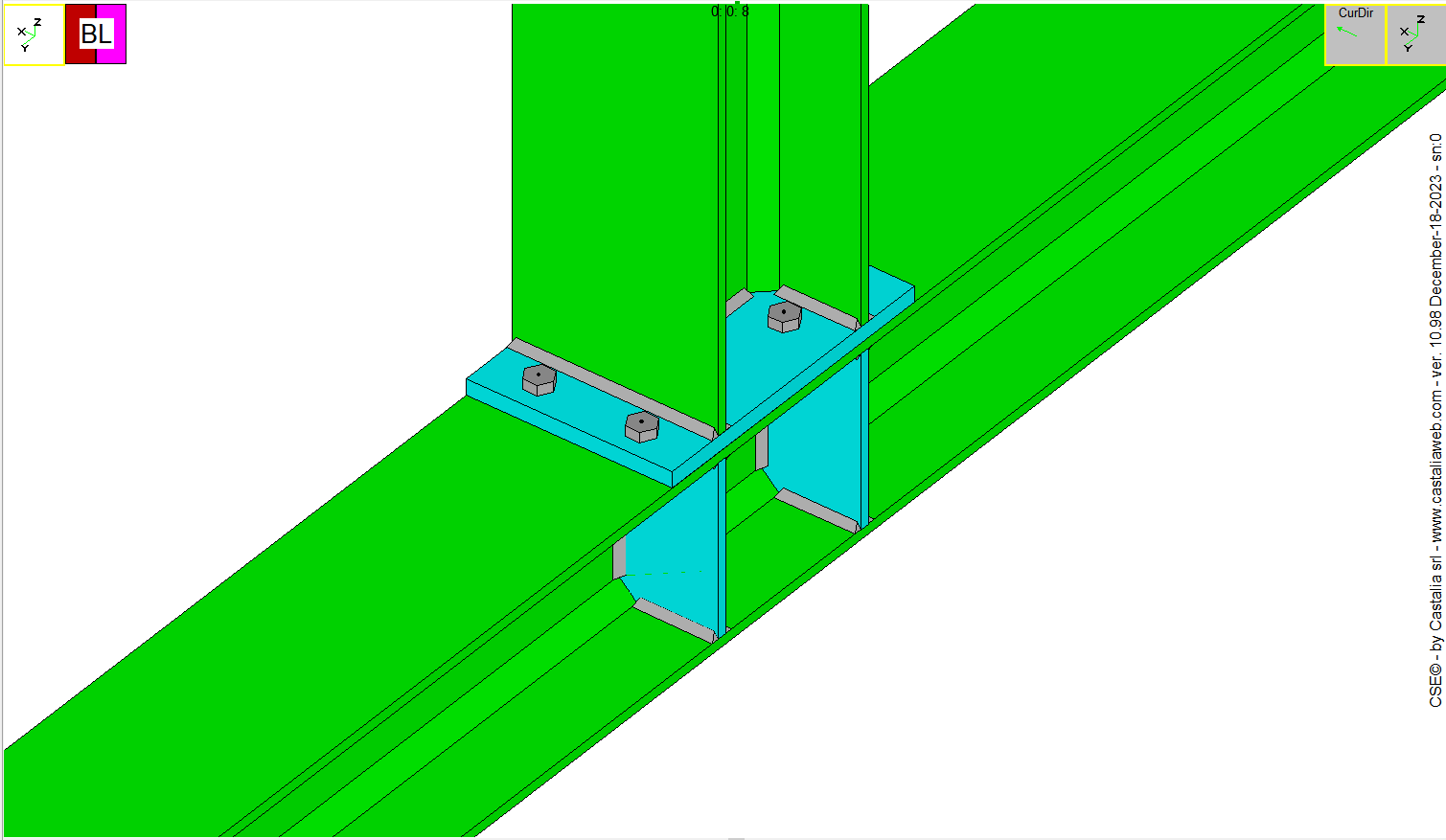

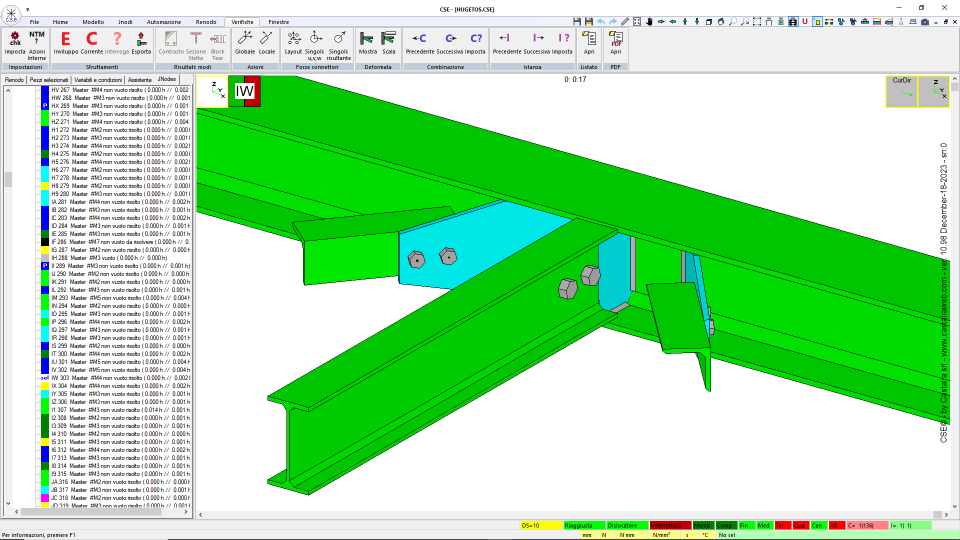

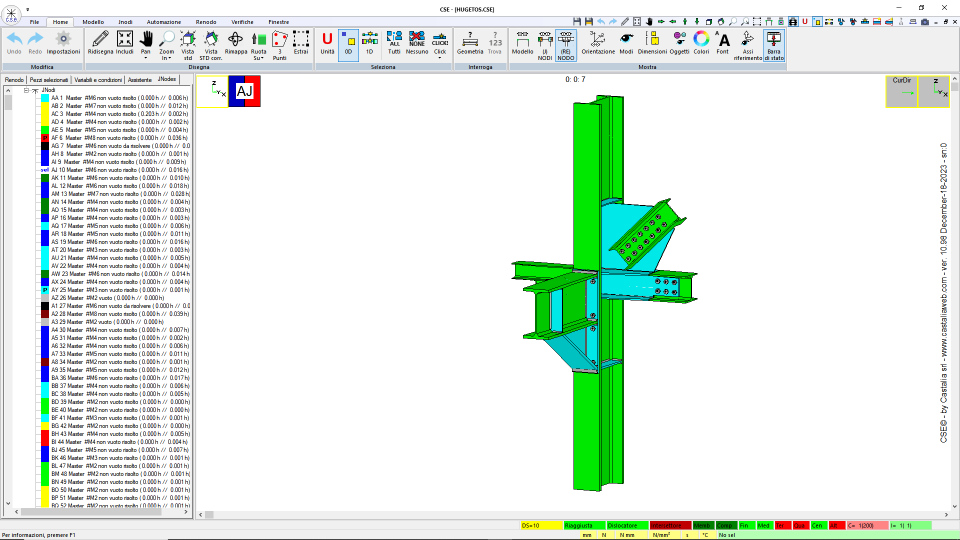

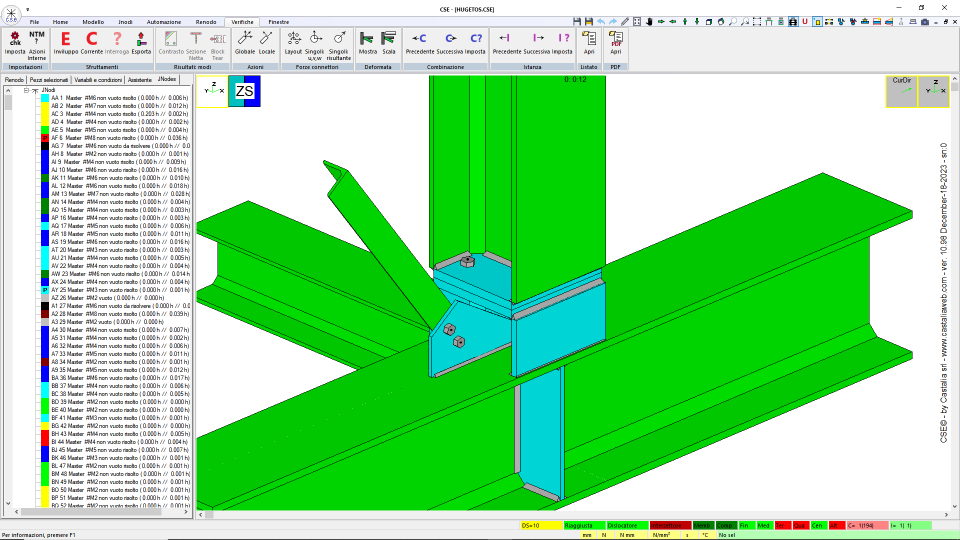

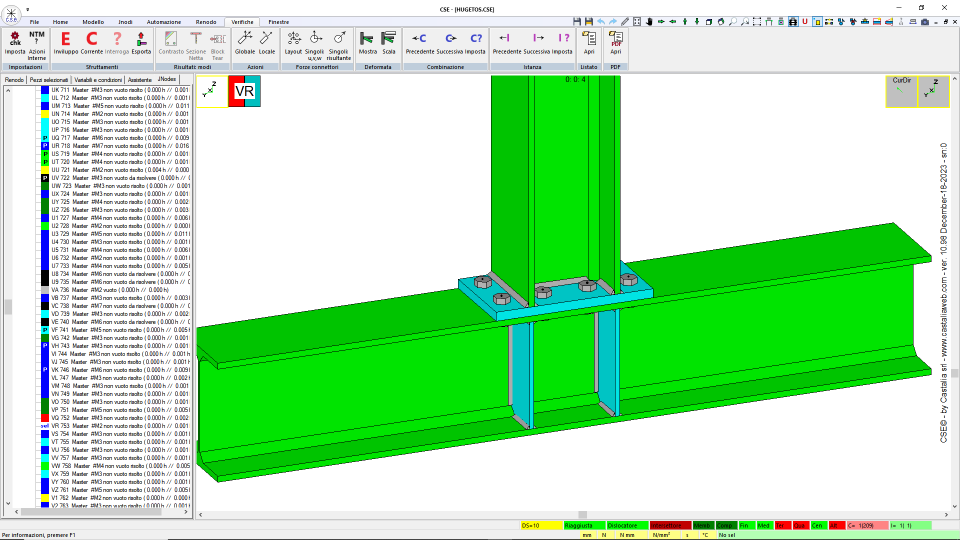

Alcune immagini riportano la geometria, colorando in modo diverso le membrature (verdi), i connettori (grigi), i componenti (azzurro chiaro).

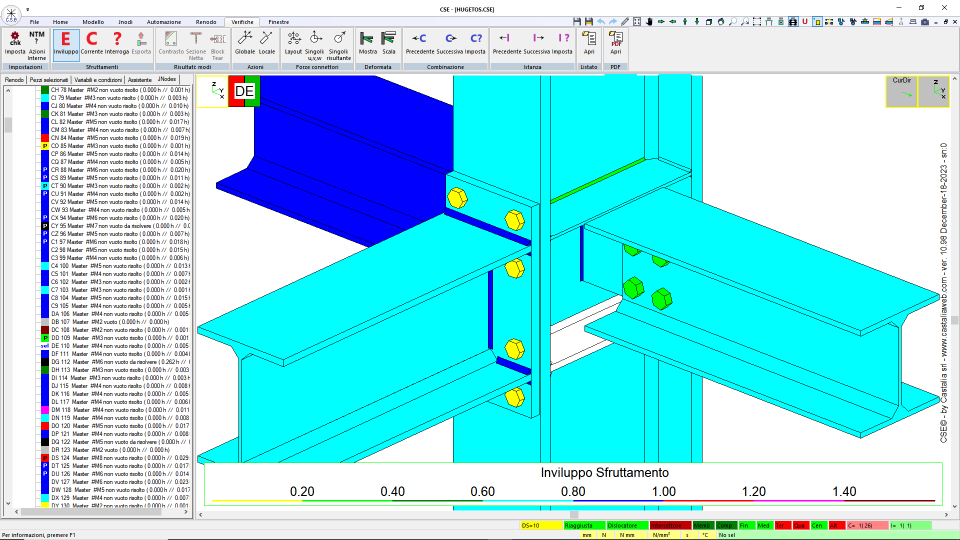

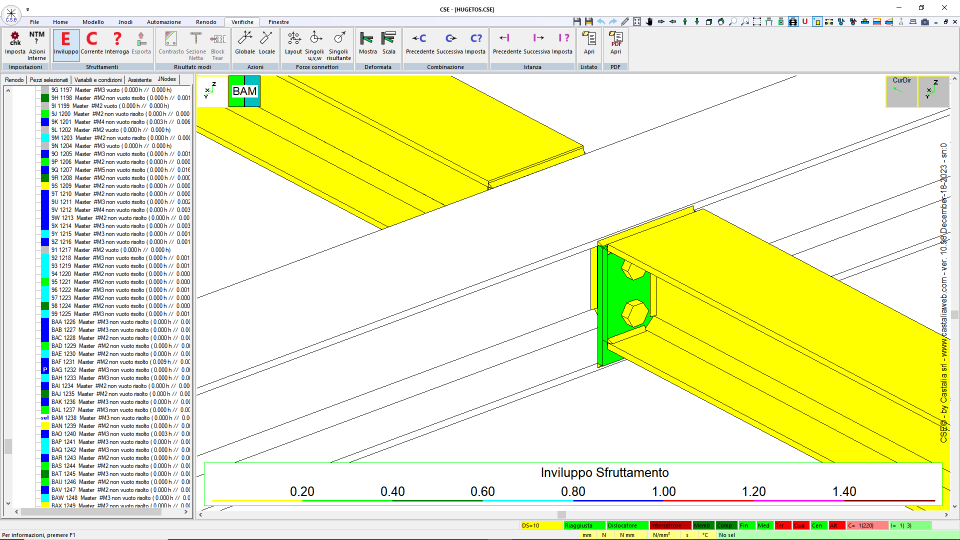

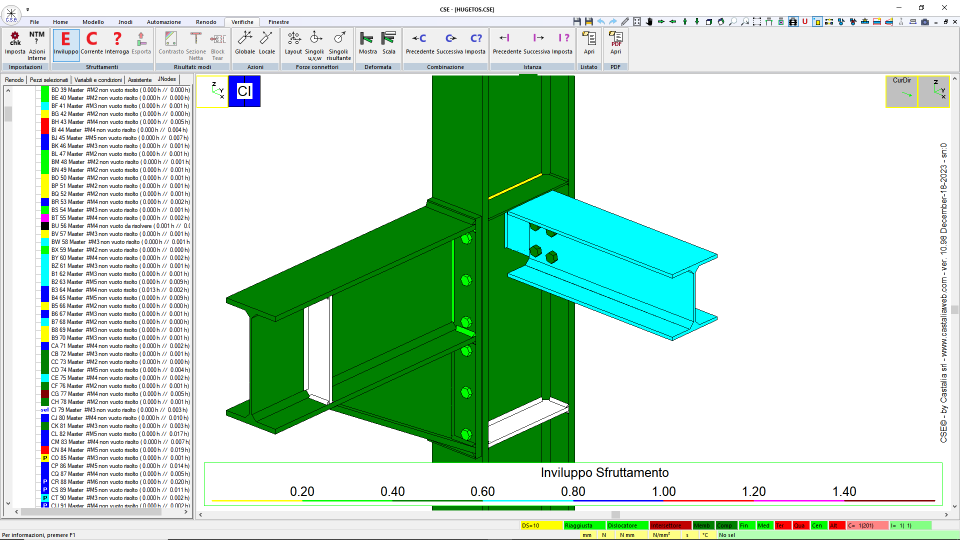

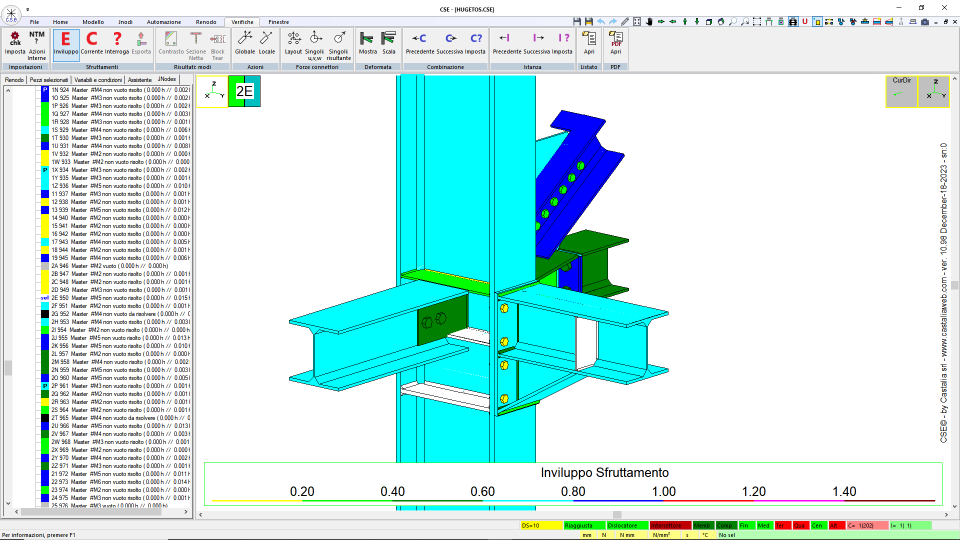

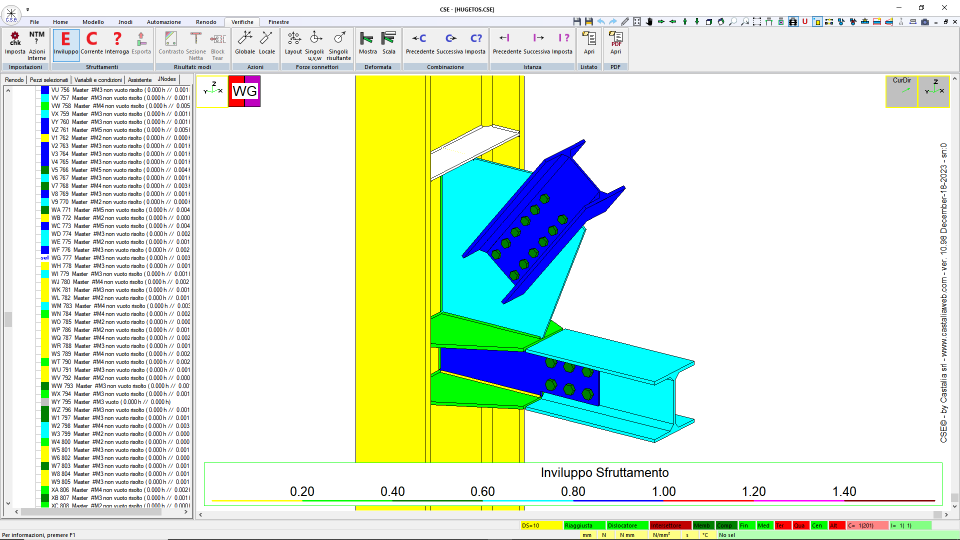

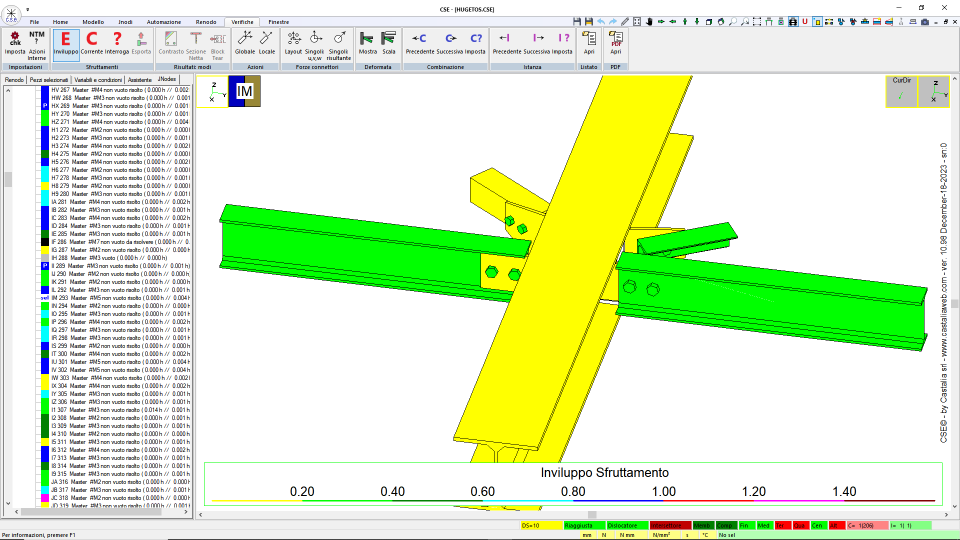

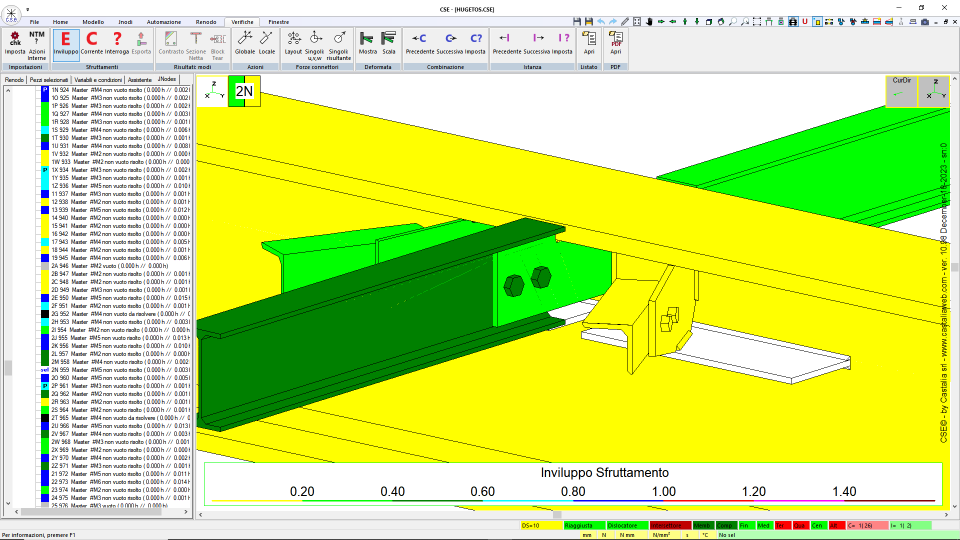

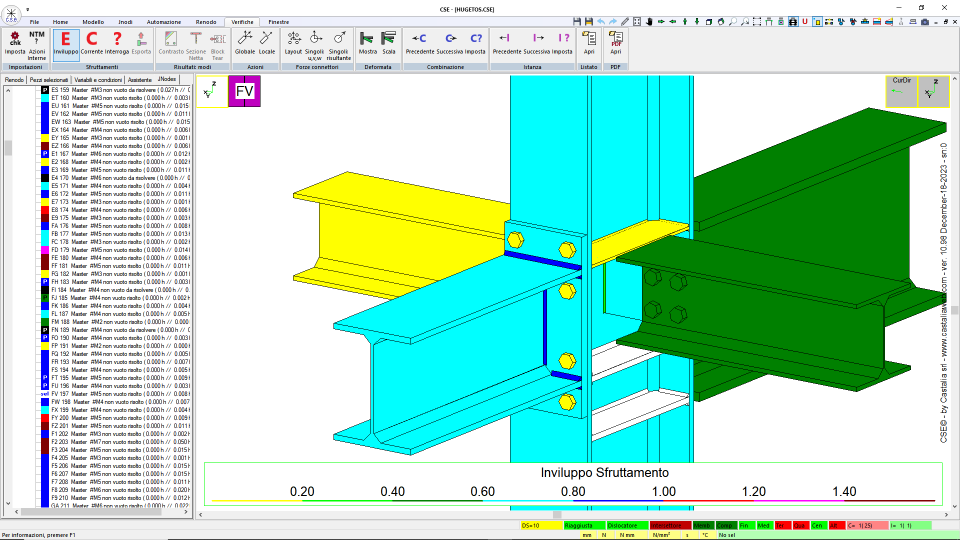

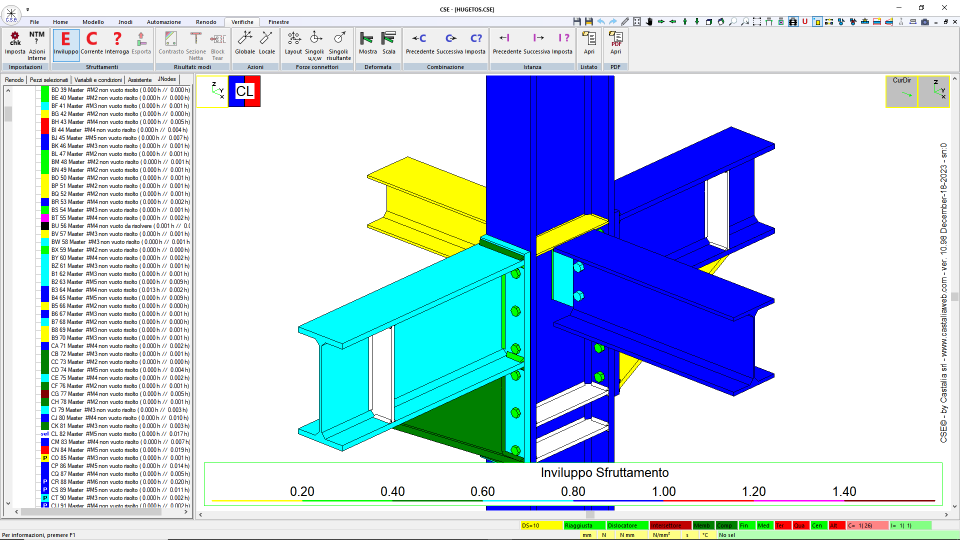

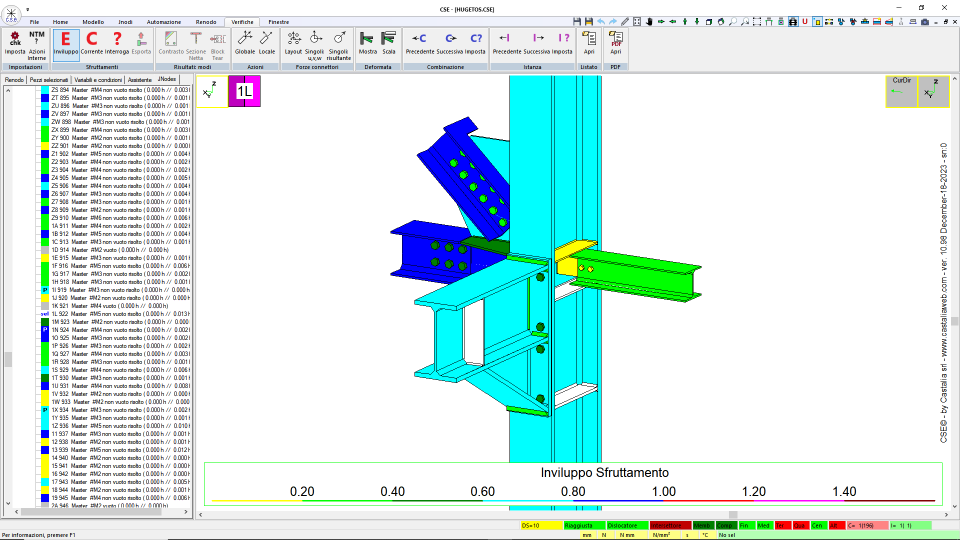

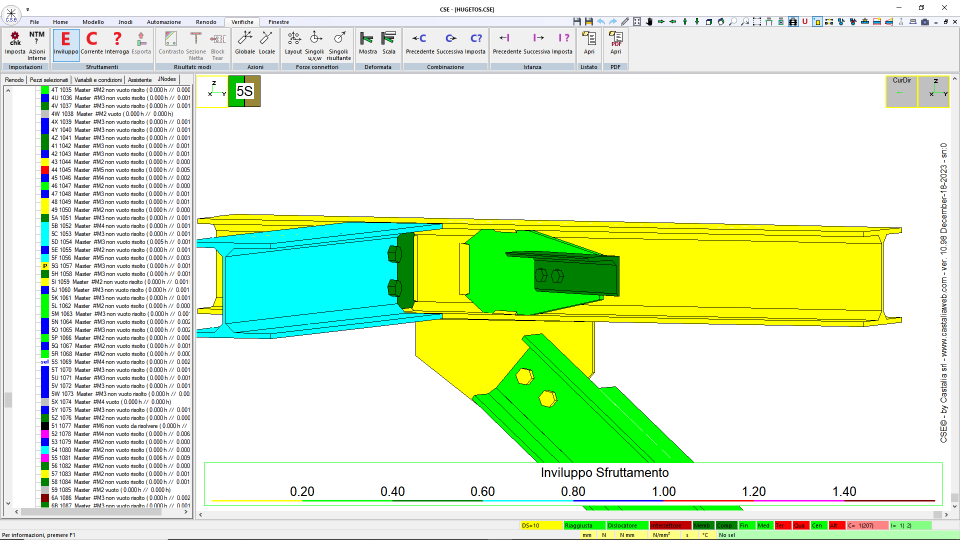

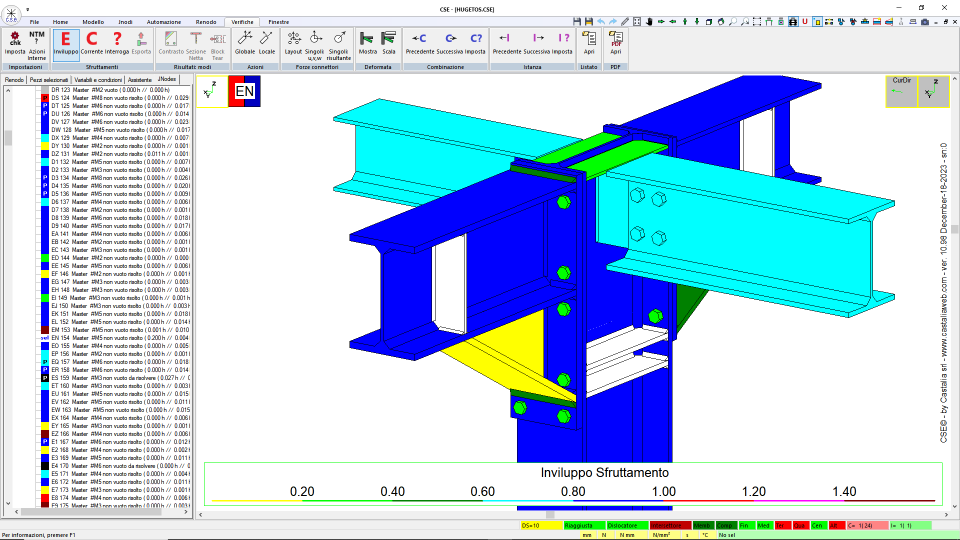

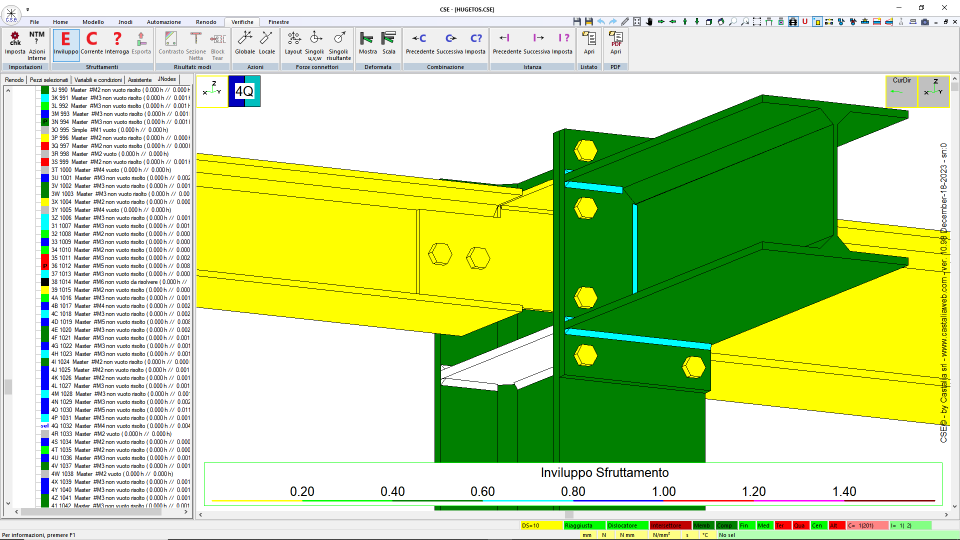

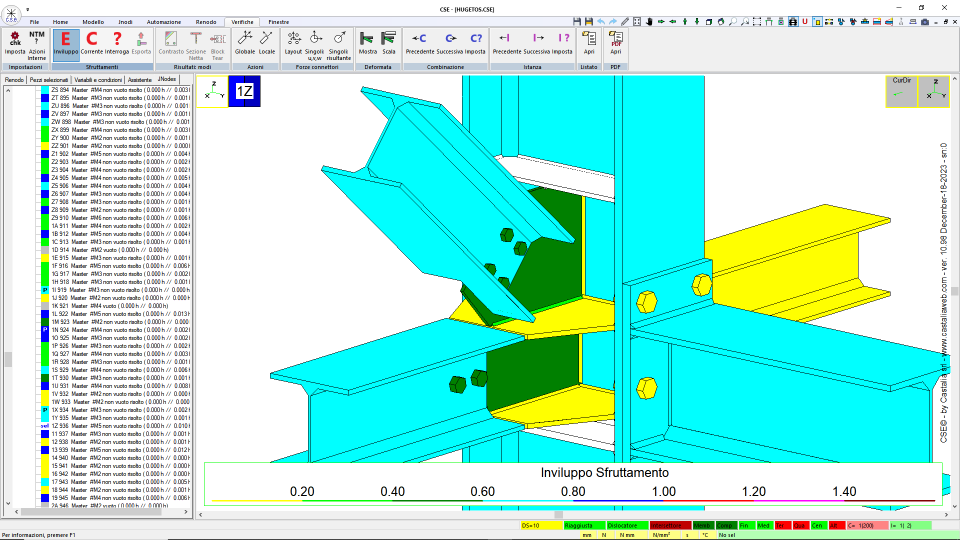

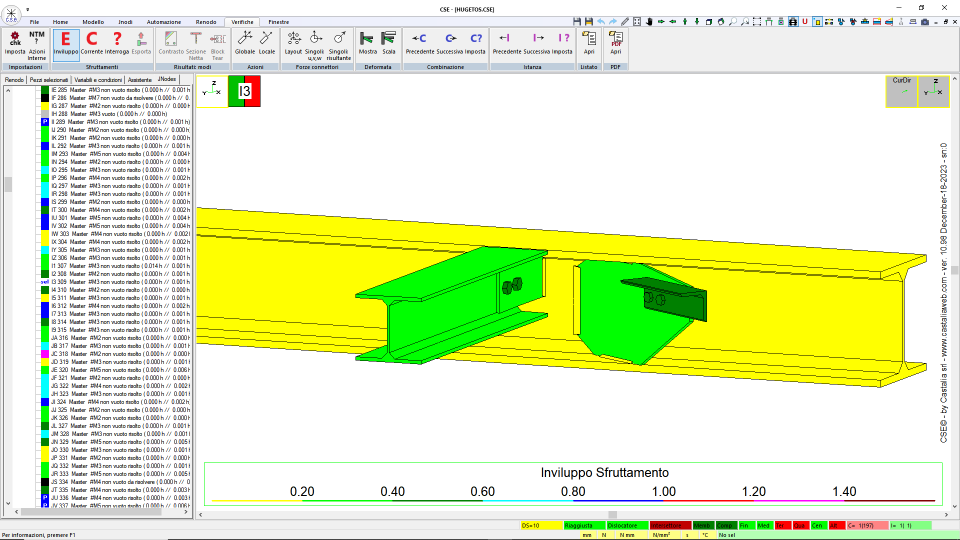

Altre immagini riportano i coefficienti di sfruttamento calcolati dal programma per ogni componente del nodo, mediante una scala graduata di falsi colori.
Come si vede, il servizio di progettazione automatica può gestire nodi anche molto complessi.
